APC1500 Build the Battery Pack

Bauteile

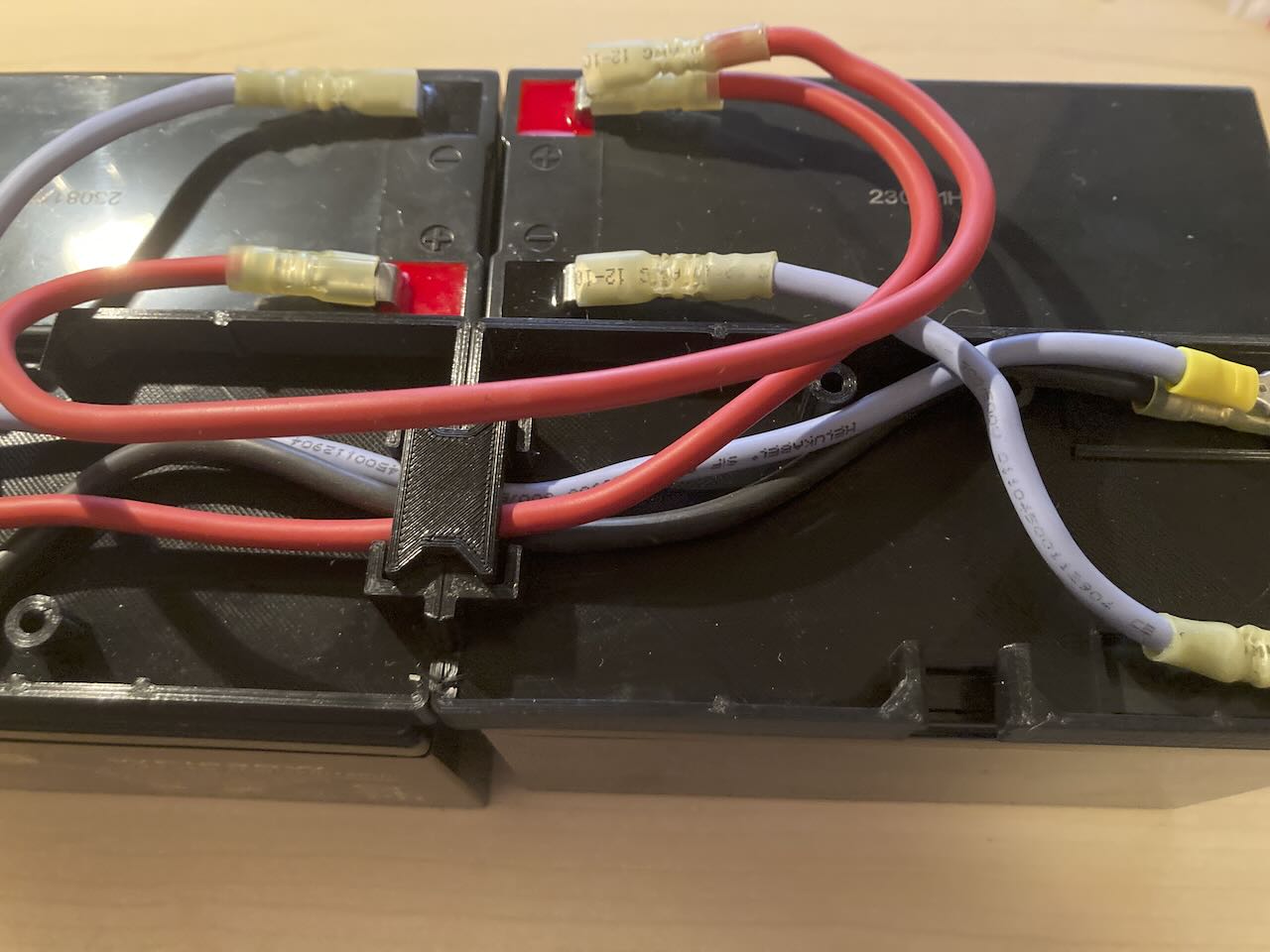

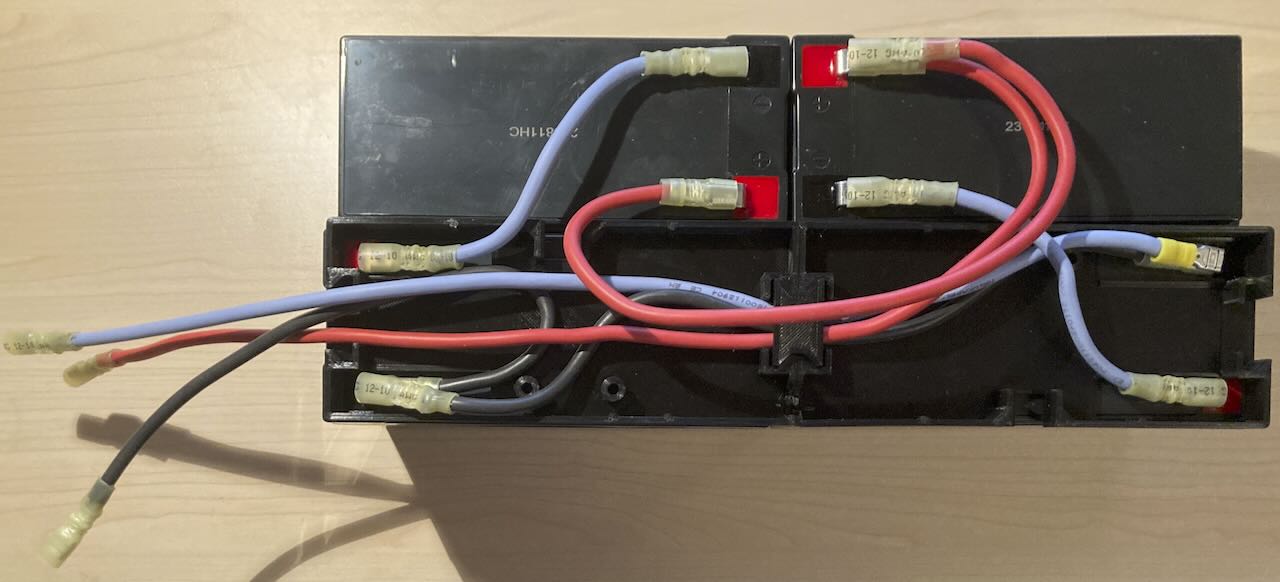

Für den ersten Aufbau habe ich mal alles verdrahtet, um zu sehen, wie das vom Bauraum passt. Den hellblauen Leiter habe für die Presence Detection vorgesehen.

Bauteil	Typ
4x 12V Batterien, 9Ah	CP1290

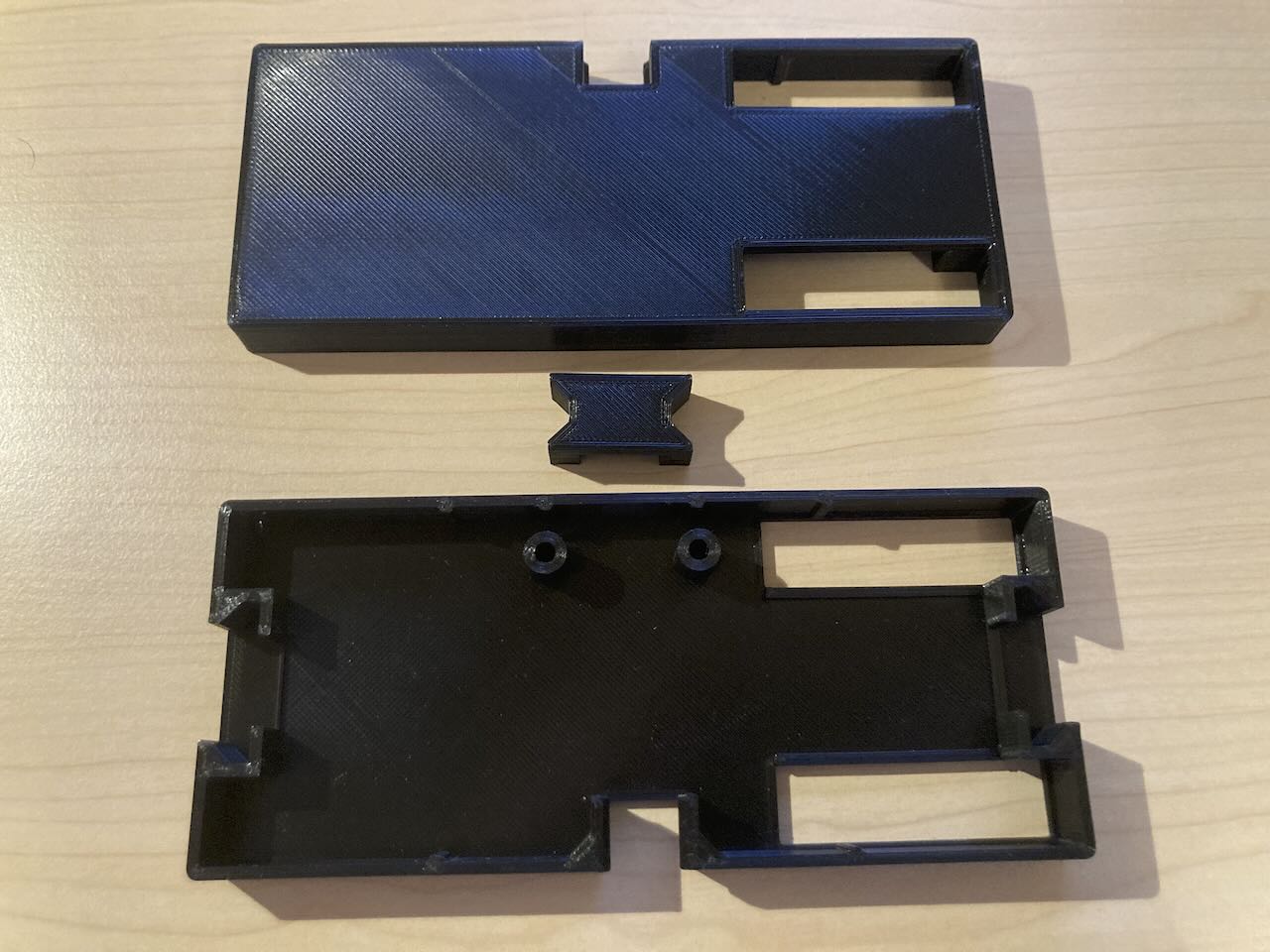

2x Harness Holder	APC External Battery Harness
1x Harness Holder Joint	APC External Battery Harness
Flachsteckhülsen mit Isolierung	6,3mm
Flachsteckhülsen mit Isolierung und Abgang	6,3mm
Silikonleitung	6mm2

Aufbau und Fazit

Das ganze ist sehr eng.

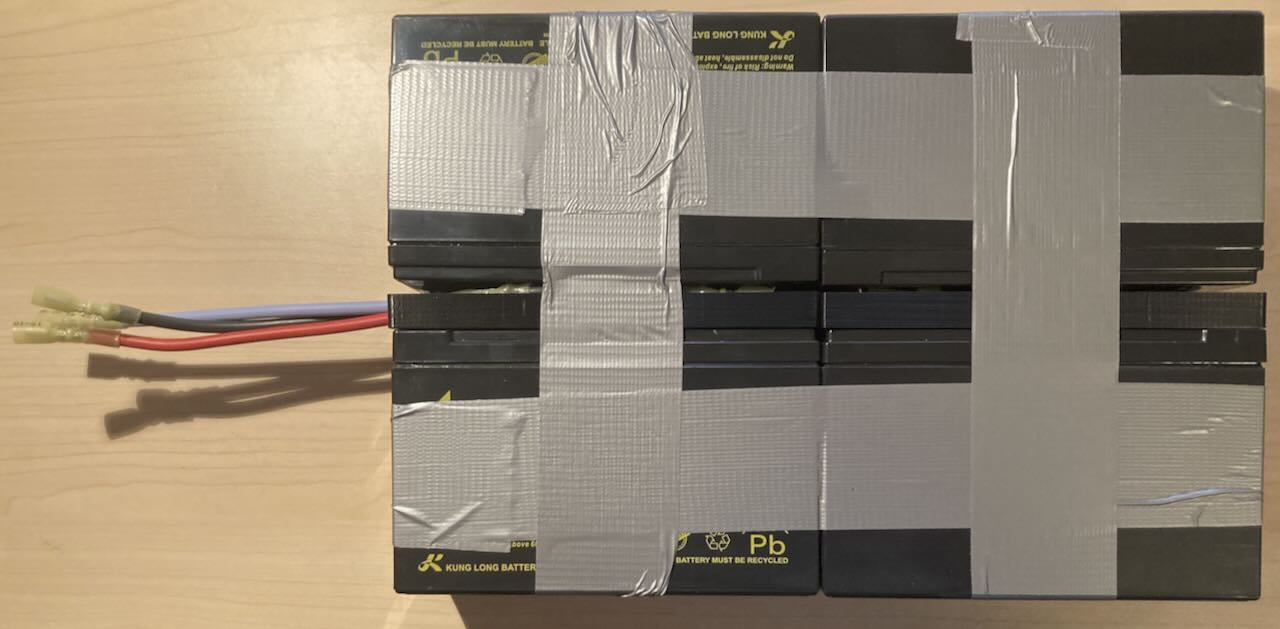

Die Höhe der Batteriehalters reicht bei mir nicht ganz aus - die isolierten Flachsteckhülsen nehmen viel Platz in Anspruch. Auch im Original werden die Batteriepackungen miteinander verklebt - also muss das Gaffertape herhalten. Nachzubessern:

• Im finalen Aufbau fliegt der hellblaue Leiter raus und wird außerhalb des Packs abgegriffen.
• vielleicht nehme ich die Batteriehalter doppelt
• Batteriepack bekommt als Anschluss einen gescheiten Anderson-Stecker - mir sind die 6,3mm zu wackelig und auch nicht für viele Steckvorgänge gemacht.
